单级卧式离心泵的安装顺序

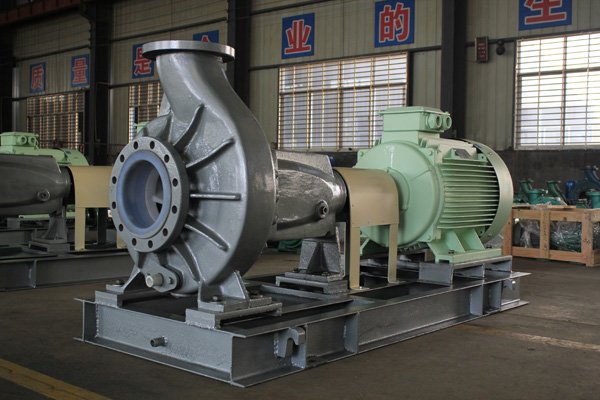

卧式离心泵的安装顺序

A:机组运到现场，附带底座者已装好电动机，找平底座时可不必卸下水泵和电机。

B:将底座放在地基上，在地脚螺钉附近垫楔形垫铁，将底座垫高20~40毫米，准备找平后填充水泥浆之用。

C:用水平仪检查底座的水平度，找平后扳紧地脚螺母用水泥浆填充底座，待水泥干涸后应再次检查水平度。

D:当机组功率较大时，为了方便运输可能会将卧式离心泵、电机及底座分开包装，这时即需要用户自行安装，校正水泵机组，其方法如洗：

  1.将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除净，并把水泵和电机放到底座上；

  2.调整泵轴水平，找平后适当上紧螺母，以防走动；

    3.吊起电机，使泵联轴器和电机联轴器配合，放下电机到底做上相应位置；

  4.调整两联轴器间隙为5mm左右，并校正电机轴与泵轴的轴心线是否重合，卧式离心泵其方法是将平尺放在联轴器上，两联轴器外圆与平尺相平，若不重合，应调整电机或泵的相对位置，或垫以薄片来调整；

  5.为了检查安装的精度，要在联轴器圆周上几个不同位置上用塞尺测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数不得越过0.3毫米．两端中心线上下或左右的差数不得越过0.1毫米。
